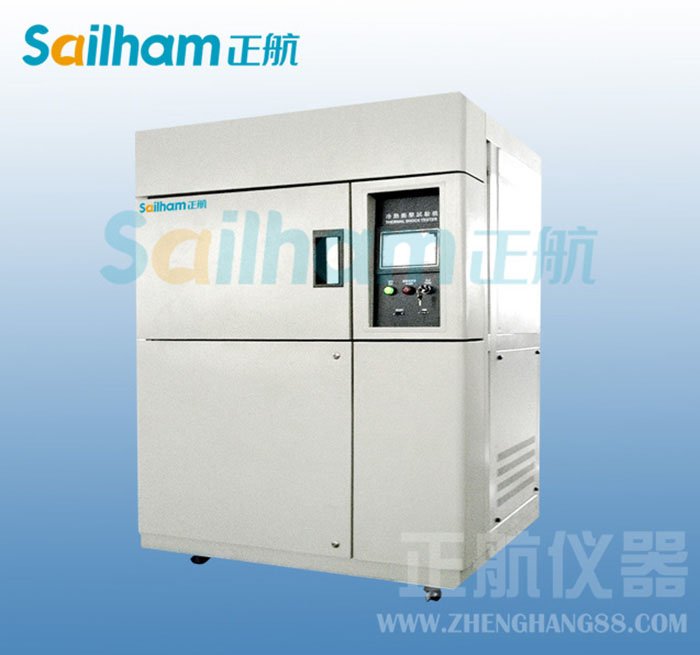

冷熱沖擊試驗機主要零部件功率模塊，電抗器

冷熱沖擊試驗機冷系統功率模塊

  主要功能：功率模塊的作用是將輸入模塊的直流電壓通過其三級管的開關作用轉變成驅動壓縮機的三相交流電源。變頻壓縮機運轉頻率的高低完全由功率模塊所輸出的工作電壓的高低來控制，功率模塊輸出的電壓越高，壓縮機運轉頻率及輸出功率越大。反之壓縮機運轉頻率及輸出功率越低。

   冷熱沖擊試驗機冷系統檢測工具：萬用表。檢測方法：1、用萬用表測量P、N兩端的直流電壓，正常情況下在310V左右，而且輸出的交流電壓（U、V、W）一般不高于200V，如果功率模塊的輸入端無310V直流電壓，則表明該機的整流濾波電路有問題，而與功率模塊無關；如果有310V直流輸入，而沒有低于210V的交流輸出，或U、V、W三相間輸出的電壓不均等，則可以判斷功率模塊有故障。2、在未連機的情況下用萬用表的紅表筆對P端，用黑表筆對U、V、W三端，其正向阻值應相同。如其中任何一項阻值與其它兩項不等，則可判斷功率模塊損壞；用黑表筆對N端，紅表筆分別對U、V、W三端，其每項阻值也應相等，如不等也可判斷功率模塊損壞。備注：更換功率模塊時，切不可將新的模塊接近有磁體或帶靜電的物體，特別是信號端子的插口，否則極易引起模塊內部擊穿，導致無法使用。

冷熱沖擊試驗機冷系統電抗器

   主要功能：主要用于變頻冷熱沖擊試驗機冷系統的電源直流電路中，外形類似變壓器，由鐵芯和絕緣漆包線組成，該部件有些固定在室外機底盤上，目前固定在隔板上居多。當交流電源220V電壓經過整流橋、濾波后，交流成分的電流通過具有電感的電路時，電感有阻礙交流電流流過的作用，將多余的能量?jī)?chǔ)存在電感中，可提高電源的功率因數。檢測工具：萬用表。檢測方法：用萬用表歐姆檔R×1歐測量其繞組，阻值約為1歐姆。

冷熱沖擊試驗機冷系統毛細管

   冷熱沖擊試驗機冷系統主要功能：冷熱沖擊試驗機冷系統毛細管是制冷系統中的節流裝置，冷熱沖擊試驗機冷系統采用的毛細管一般為2mm、長為0.5—2m或2—4.5m紫銅管。檢測工具：目測。檢測方法：如果毛細管出現臟堵、水堵、油堵后從表面上看毛細管部位結霜不化，嚴重時制冷效果下降。當出現漏時漏點會有油污。備注：當毛細管堵時，會使制冷系統的高壓壓力偏高，低壓壓力偏低，制冷效果下降。當出現漏時會使制冷劑不足，壓力下降，效果差。
