☎ 校準

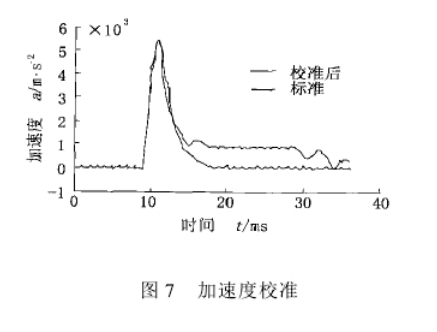

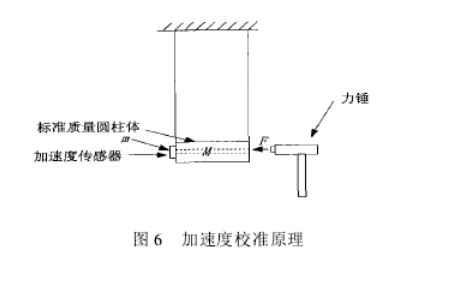

¤ 試驗前對力傳感器、加速度傳感器進行校準對力的校準如圖5，運用規范SON規范質量，請求20ms內傳感器的記載誤差在士0.5N以內，加速度的校準原理如圖6所示：經過式(10)能夠求得加速度的巨細用于校準加速度計，校準成果如圖7所示。


☎ 試驗
¤ 測驗時電子器材裝置在夾具上，夾具與電磁開釋器綁定。夾具自在設定電子器材開釋前的姿態。
¤ 通電時夾具被電磁鐵吸住，斷電剎那間夾具與電磁開釋器掉落，然后自在下落，夾具的開釋高度能夠依據需求在標尺刻度上設定。
¤ 在結構左下方女裝2個智能眼，智能眼用以記載在夾具下跌時經過上下2個智能眼的時刻，依據這2個時刻差，加上已斷定的智能眼之間的間隔，經過計算機處理，能夠測算出夾具的下落速度。
¤ 導軌的下端裝置橡皮緩沖塊，阻}下夾具與測驗臺碰擊試件持續堅持落體運動直到與測驗臺碰擊。
¤ 測壓傳感器裝置在測驗臺下而，加速度傳感器貼在試件上傳感器和計算機中的數據收集卡相連接，由收集卡記載沖擊試驗數據，包含載荷、加速度、力、時刻等。沖擊試驗機能夠到達的技術指標：沖擊高度：2.5m。

¤ 樣品尺度：250mm*250mm *250mm：沖擊力：4000N：沖擊加速度：100000m/s=：采樣頻率：300kHzo，測驗器材為飛利浦120型移動電話，如圖8，體積：79cm，長：106mm、寬49mm、厚度：22mm，質量為95g。
¤ 氫電池(SSOmAh)，塑料外殼，將手機顯示屏向上水平放置，裝置在夾具上，設定下跌高度為1.5m，測驗臺為木質資料，重復性試驗3次。

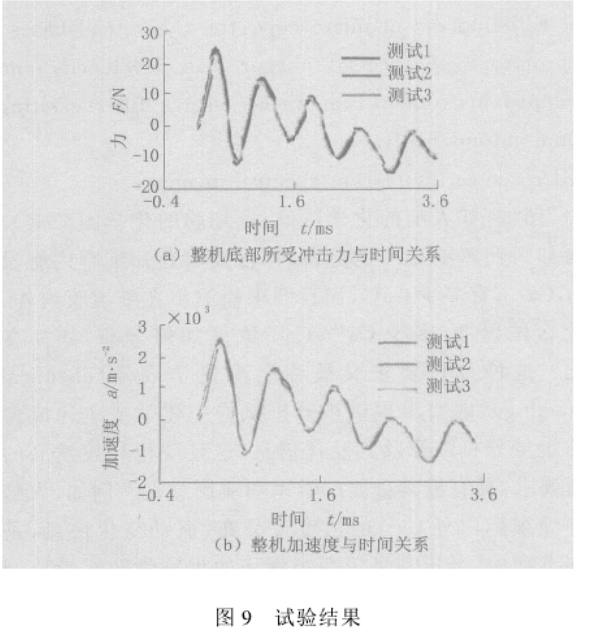

¤ 所測得加速度一沖擊時刻曲線、載荷一沖擊時刻曲線如圖9所示。

¤ 假如想要取得應變一沖擊時刻曲線，需求在測驗器材上張貼應變片，依照實踐的需求試驗中能夠在器材上需求檢查的部位張貼若干個應變片，可是應變片的數量越多，所收集到的數據就越多，數據收集的量過大就需求高質量的收集卡，相應提高了試驗本錢。
¤ 對海量的數據，處理的時分也是增加了處理器的負荷，所以在測驗應變的時分并不是所測點越多越好，而是需求對測量點進行挑選，挑選也許呈現損壞的點。

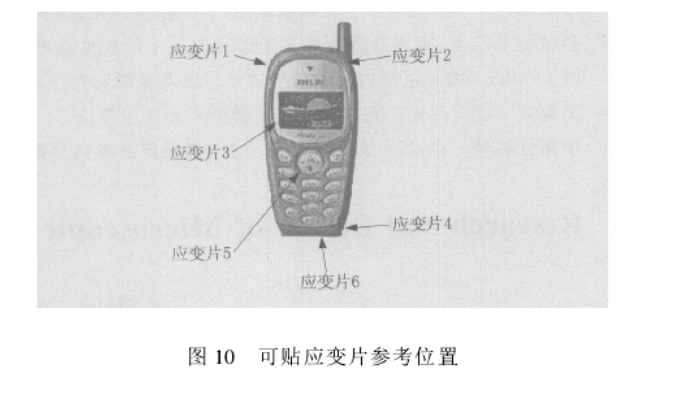

¤ 這個挑選工作需求必定的經驗總結，圖10供給了一些飛利浦手機測驗點的參閱方位。
方位1是后殼和前殼體聯系處，方位2是天線，方位3是液晶顯示屏，方位4是電池裝置處，方位5是按鍵，方位6是充電接口。
