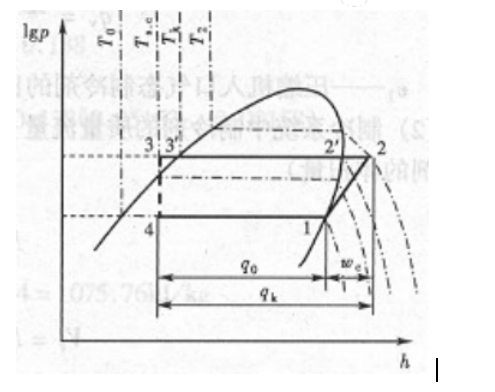

❂ 上圖為壓縮機式制冷理論循環在lg-p圖的表明。
❂ 制冷劑蒸汽進入壓縮機狀況若已知蒸騰溫度T0，便可知蒸騰壓力p0，據等壓線p0與x=1的等干度線相交得出點1；
❂ 為制冷劑出壓縮機的狀況，即進入冷凝器狀況，進程1-2為絕熱壓縮，s1=s2，沿點1的等熵線與pk=C的等壓線交點即得；制冷劑在冷凝器中凝結為飽滿液體的狀況點，它由pk=C等壓線與x=0下界限相交可得。
❂ 制冷劑液體過冷狀況液體在過冷中壓力不變，低于冷凝溫度，將pk=C與trc=C過冷溫度相交得點3；制冷劑出節省閥狀況，即進入蒸騰器狀況，節省前后h不變，而壓力降到p0，溫度為蒸騰溫度T0，由點3作h=C等熗線與t0＝C等溫線相交得點4—1是制冷劑在蒸騰器中氣化吸熱，即制冷進程。
❂ 總歸：1—2：絕熱壓縮進程，單位質量制冷劑耗費功wc=h2-h1 kJ/kg；2—3：制冷劑在冷凝器中定壓放熱進程，其間2—2`放出過熱量，2`—3`放出汽化潛熱，3`—3再冷卻放熱。
❂ 制冷劑放熱量：qk=h2-h3 kJ/kg；3—4：節省進程，h不變；4—1：制冷劑在蒸騰器在定壓吸熱（制冷）進程。制冷量：q0=h1-h4 kJ/kg。
