冷熱沖擊試驗機制冷系統復合壓力表

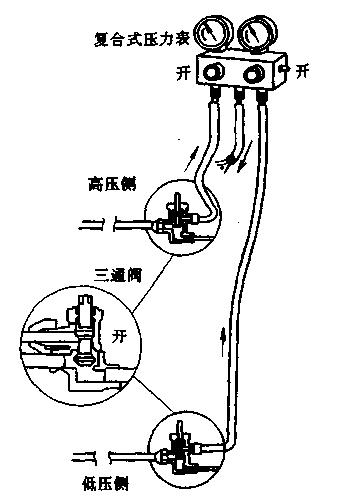

復合壓力表是冷熱沖擊試驗機制冷系統專業常用的專用制冷壓力儀表，圖為復合壓力表使用示意圖。復合壓力表由兩個壓力表、一個表座、兩個表閥門和兩個外接管閥門組成。左測為高壓表(０～3.5MPa)，右側為低壓表(－0．1MPa～1.5MPa)，表閥門可以通斷表座腔與壓力表的通路，外接管閥門可以通斷表座腔與外接管的通路。通常，復合壓力表在制冷時用低壓表測氣側壓力，用高壓表測液側壓力。使用時，須注意復合表及其外接管應無污物灰塵堵塞、四個閥門開關靈活。制冷劑不同時，不能混用復合表（包括外接管）。
