正航技術整理——絞盤主要零部件精度檢測

1 絞盤

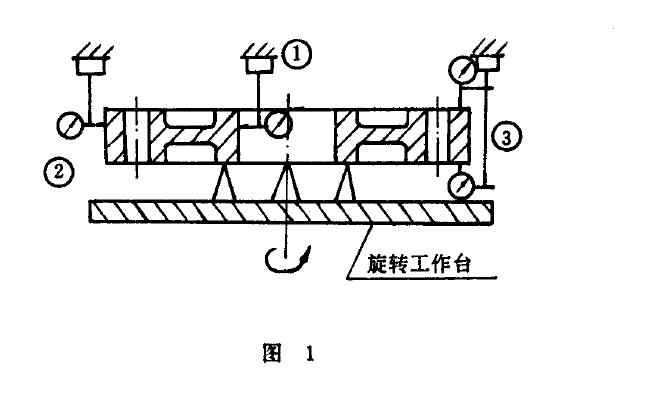

a. 絞盤外回對絞盤中心軸線的徑向圓跳動的檢測應符合固1 、表1 規定.

b. 絞盤端面對絞盤中心軸線的端面圓跳動的檢測應符合固1 、表1 規定.

c. 相鄰兩統盤上任一線盤架支承軸孔同軸度的檢測應符合固2、表2 規定-

d. 線盤架支承軸線對主軸軸線平行度的檢測應符合圖2 、表2 規定.

2 線盤架

a. 線盤架支承孔同轍度的檢測應符合團3、表3 規定-

b. 線盤支承孔同鈾度的檢測應符合圖3 、表3 規定.

c. 線盤架部件靜平衡的檢測應符合固4 、表4 規定-

3 回扭環

囚組環各等分孔位置度〈備等分孔角度誤差以及圓周與基準內孔或外圓同軸度〉的檢測方法待定-

4 齒輪箱

a. 箱體各軸承孔的軸線平行度的檢測應符合團5 、表5 規定.

b. 齒輪精度檢測應符合GB 10095 有關規定.

5整機精度檢測

5.1絞籠

a. 絞盤外圓對絞盤回轉輸中心線的徑向圓跳動的檢測應符合圖6 、表6 規定。

b. 絞盤端面對絞盤回轉鈾中心線的端面圓跳動的檢測應符合圖6 、表6 規定。

5.2 線盤架傾斜度的檢測方法應在線盤架裝入絞籠并完成各種回扭機構的裝配后，按JB/T 5818.4 圖2
