正航儀器講解袋式除塵器管道內氣體靜壓

使用皮托管測定各測點靜壓，取其算術平均值。如用S 型皮托管測定，應以其靜壓校正系數修正。

一、 管道內氣體流量

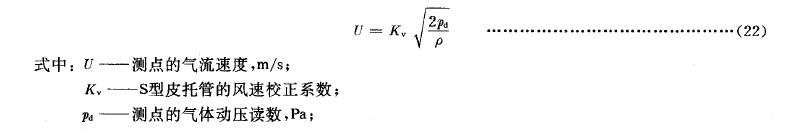

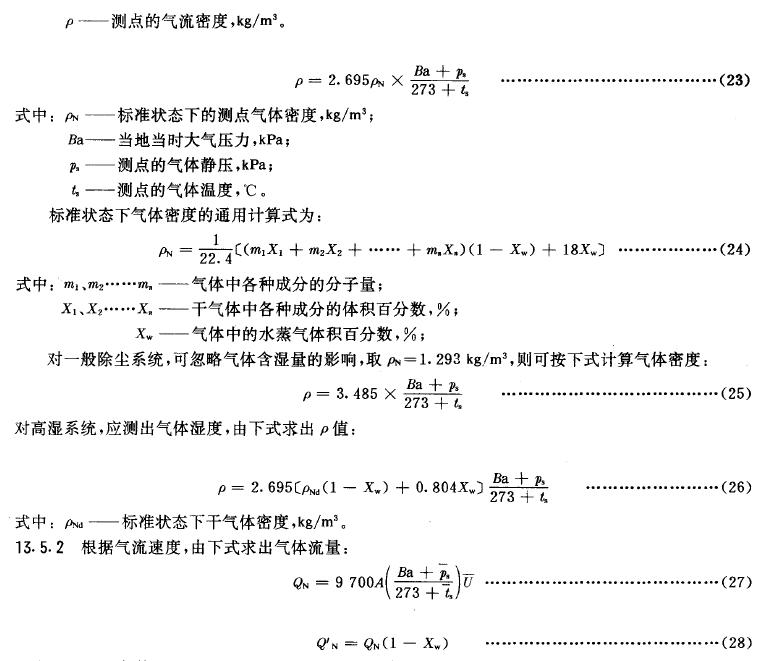

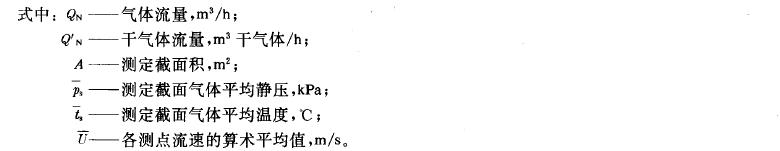

1、在含塵濃度大的管道中，應使用S 型皮托管測量動壓，然后按下式計算氣流速度:

二、管道內氣體含塵濃度

1、除塵器入口與出口管道內的粉塵濃度采用過濾計重法測定，測除塵率時必須同時在這兩處采樣。測孔位置和測點數按12. 1 、12. 2 、12. 3 三條確定。當除塵器出口管道內存在氣流嚴重?cái)_動的情況時，可在通風機出口管道上設測孔。

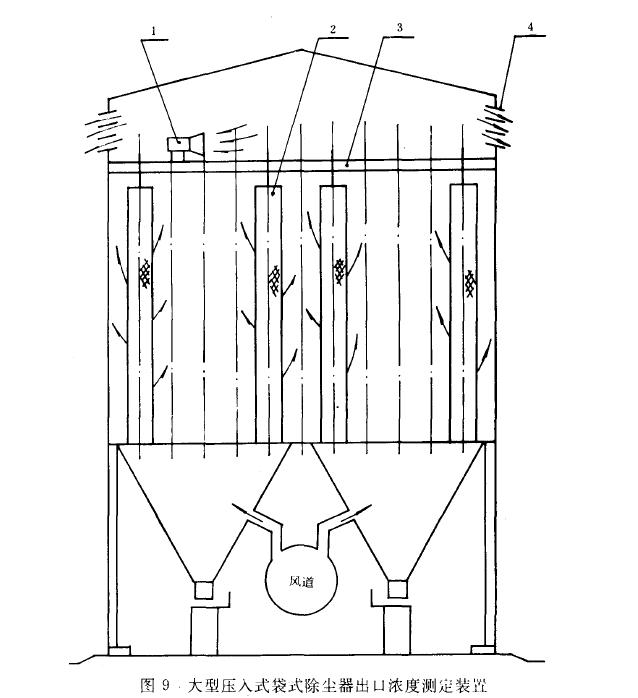

大型壓入式袋式除塵器的出口粉塵濃度可采用大流量采樣器進行采樣，見圖9 。

2、 采樣時一般用移動采樣法在各測點以相同的采樣時間進行等速采樣。當不可能使用移動采樣法時，可使用代表點采樣法。即根據在各測點測定的氣流速度，求出平均流速，然后選定其速度接近平均流速的測點作為采樣代表點，進行粉塵采樣。采樣時仍應遵守等速采樣的原則。

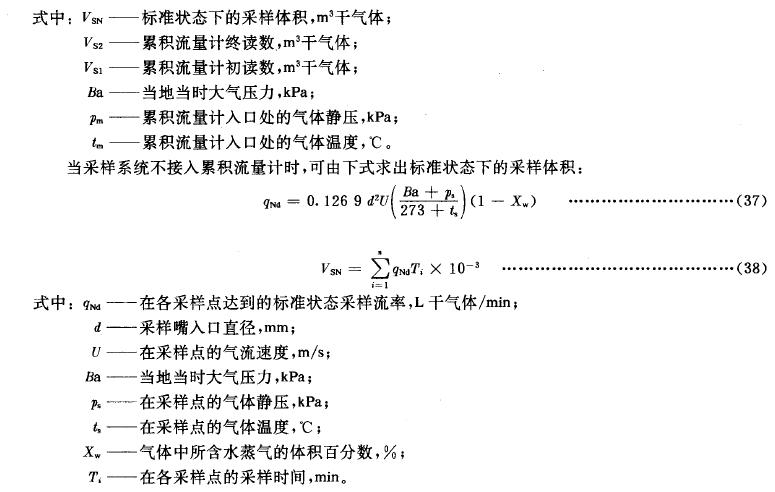

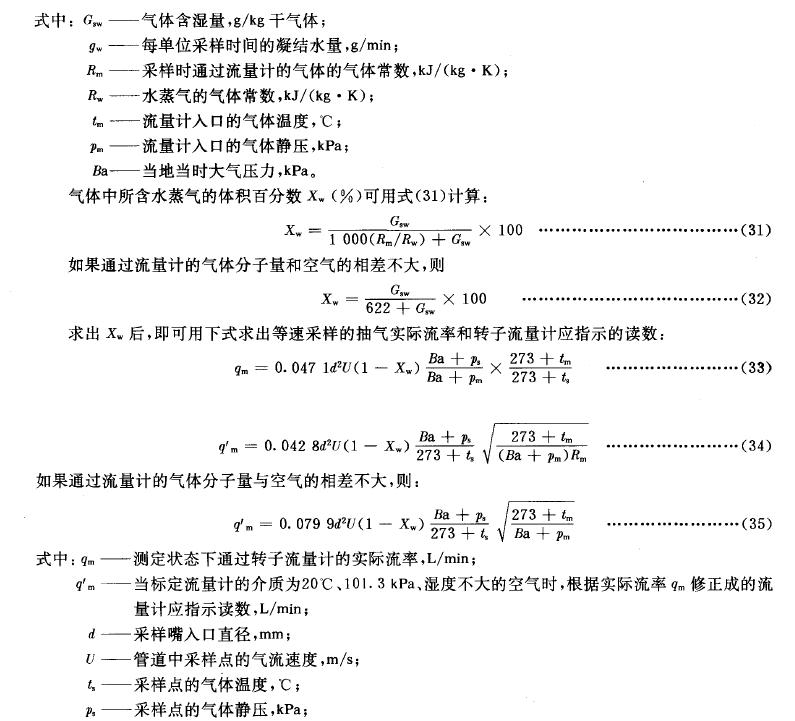

3、 對溫度不大的除塵系統進行等速采樣的抽氣流率與采樣體積可按式(6)~ (ll)

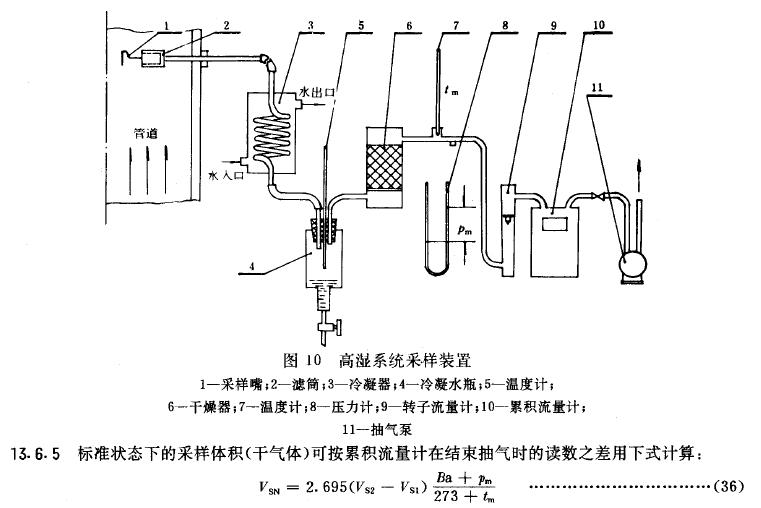

4、高濕系統的采樣裝置如圖10 所示。在進行等速采樣時，可先利用采樣系統中的冷

進行濕度測定，求出氣體中的水蒸氣體積百分?jǐn)?shù)。其方法是:

a. 取任量計讀數Q' c (一般可取10~20 L/mi時，采樣十余分鐘或更長一些時間，量出冷凝器中產生的凝結水量和冷凝器出口溫度Tv℃) ;

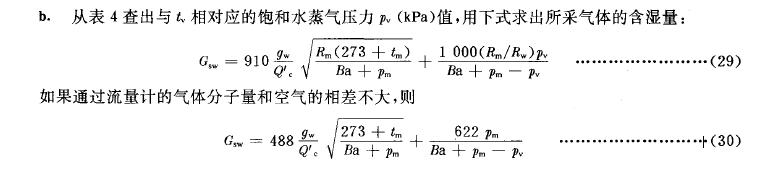

其余符號意義與式(29) 、(3 1)同。

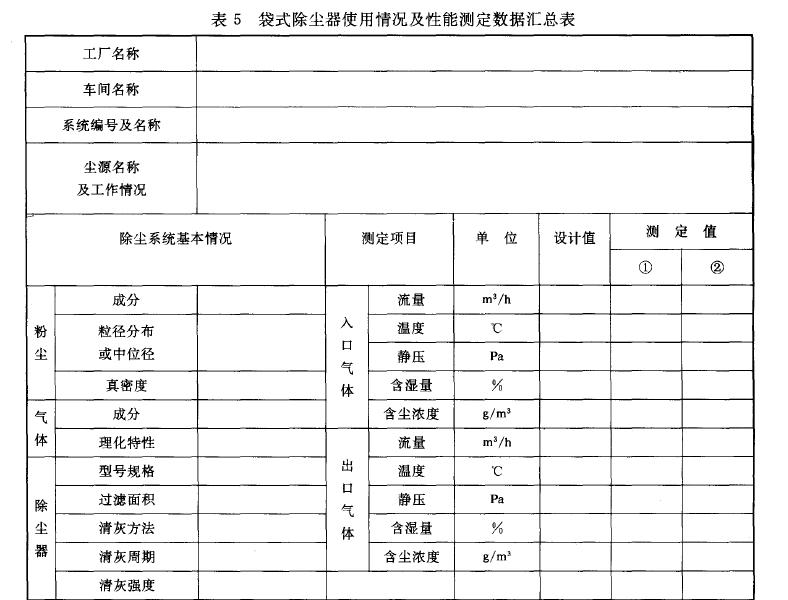

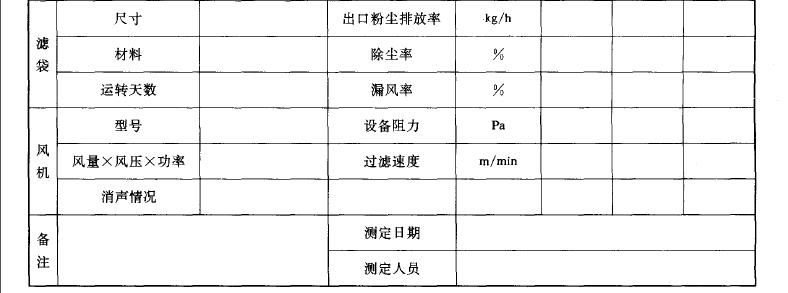

13.8 現場使用性能測定次數一般為兩次，必要時可增加。測定數據匯總表如表5 。
