正航儀器光學和光學儀器環(huán)境試驗方法含二氧化硫、硫化氫的濕空氣

1范圍

本部分規(guī)定了含二氧化硫、硫化氫的濕空氣的試驗條件、條件試驗、試驗程序及環(huán)境試驗標記。

本部分適用于光學儀器、裝有光學零部件的儀器和光學零部件。

2規(guī)范性引用文件

下列文件中的條款通過GB／T 12085的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本部分，然而，鼓勵根據(jù)本部分達成協(xié)議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本部分。

GB／T 12085．1光學和光學儀器環(huán)境試驗方法第1部分：術(shù)語、試驗范圍(GB／T 12085．1--

2010，ISO 9022—1：1994，MOD)

3一般要求

用于試驗的二氧化硫和硫化氫應(yīng)為化學純氣體，取自天然壓縮氣缸。附錄A中描述了適宜的試驗裝置。試驗過程中，試樣不宜直接暴露于陽光下，測試箱或試樣本身不能有凝露產(chǎn)生。因此，在放入試驗箱之前，試樣應(yīng)加熱到比事先設(shè)定的試驗箱溫度高2 K或3 K。如果多個試樣同時試驗，則試樣之間

或試樣與試驗箱壁不能相互接觸。試樣體積不能超過試驗箱體積(暴露區(qū))的50％。在試驗開始后，試樣應(yīng)在2 h內(nèi)達到要求的試驗條件。在要求的暴露時間內(nèi)，試驗不可中斷。當試驗氣體改變時，上次所用的試驗氣體應(yīng)全部從測試箱中排盡。在測試箱中不可采用吸收二氧化硫和硫化氫的材料。

4條件試驗

4．1總則

規(guī)定的暴露時間應(yīng)從測試箱中達到所要求的試驗條件開始。

4．2條件試驗方法41：含二氧化硫(sQ)的濕空氣

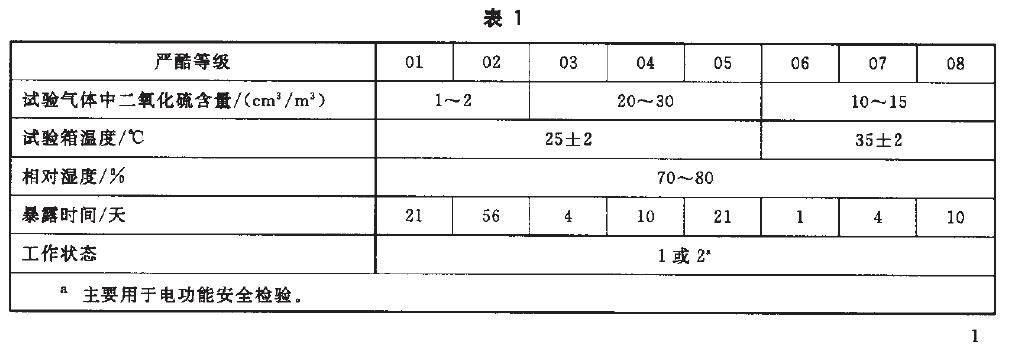

條件試驗方法41含二氧化硫(SO：)的濕空氣按表1。

4．3條件試驗方法42：含硫化氫(H：s)的濕空氣

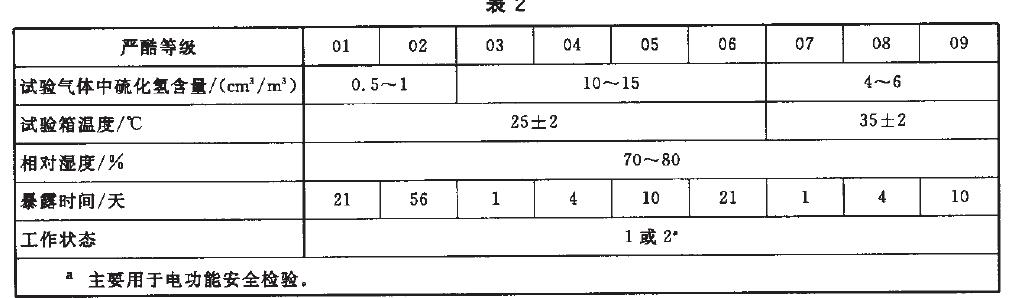

條件試驗方法42含硫化氫(Hzs)的濕空氣按表2。

5試驗程序

5．1 總則

試驗應(yīng)按相關(guān)規(guī)定和GB／T 12085．1的要求進行。

5．2預處理

如果相關(guān)規(guī)定中沒有說明，則不需要進行如GB／T 12085．1規(guī)定的對潛在腐蝕面的潤滑。

6環(huán)境試驗標記

環(huán)境試驗標記應(yīng)符合GB／T 12085．1的有關(guān)規(guī)定。

示例：光學儀器抗?jié)窨諝庵械亩趸蛟囼灒瑮l件試驗方法41、嚴酷等級02、工作狀態(tài)1的標記為：

環(huán)境試驗GB／T 12085-41-02-1

7有關(guān)標準應(yīng)包括的內(nèi)容

a)環(huán)境試驗標記；

b)試樣數(shù)量；

c)預處理；

d)初始檢測的內(nèi)容和范圍；

e)工作狀態(tài)2工作周期的確定；

f)工作狀態(tài)2中間檢測的內(nèi)容和范圍；

g)恢復；

h)最后檢測的內(nèi)容和范圍；

i)評價判據(jù)；

j)試驗報告的內(nèi)容和范圍。
