正航儀器田間生產查定綜合測試儀

1 主題內容與適用范圍

本標準規定了田間生產查定綜合測試儀（以下簡稱測試儀）的技術要求、試驗方法和檢驗規則等。

本標準適用于測試各種農業機械的“平均速度”、“作業面積”、“打滑率”、“油耗”、“查定時間”的綜合儀器。

2 引用標準

GB 2829周期檢查計數抽樣程序及抽樣表（適用于生產過程穩定性的檢查）

ZBY 003儀器儀表包裝通用技術條件

JB 8產品標牌

3 技術要求

測試儀應符合本標準要求，并按經規定程序批準的圖樣和技術文件制造。

3.1使用條件

在下列條件下測試儀應能正常工作：

a.環境溫度：0~40℃；

b.空氣相對濕度范圍：30%~85%（無露滴）；

c.電壓：12±1.2 V。

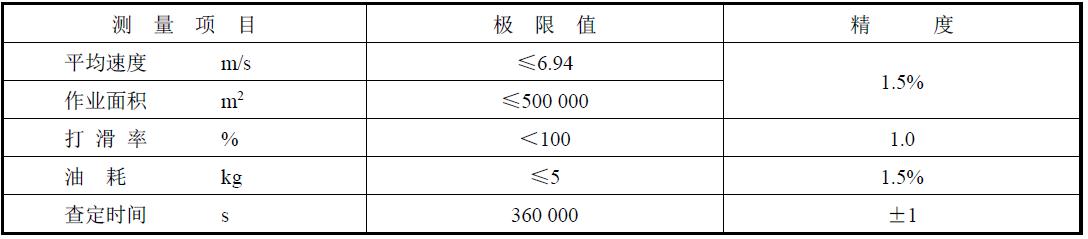

3.2測試儀的測量范圍及各測量值的精度應符合下表的規定。

3.3測試儀其它參數

工作頻率：0~30 Hz；

儀器功耗：15 W。

3.4測試儀所用零部件（外購件、協作件）必須有合格證。

3.5測試儀接線處應保證整潔、焊接牢固、光滑美觀，不應有虛假焊現象，保證可靠接觸。

3.6測試儀的機殼、面板及零件涂層等應色澤均勻，不得有裂紋、起泡、脫落損傷等缺陷。

4試驗方法

4.1使用條件

應符合本標準3.1條的規定。

4.2試驗設備

a.信號發生器（頻率穩定度不低于 10–5）

b.頻率計（精度 0.5‰）

c.標準油耗儀和標準油耗傳感器（精度均為 0.3%）

d.穩壓電源

e.玻璃浮計

4.3溫度試驗

把測試儀放在低溫箱中，把溫度調到–5℃，經2h取出，恢復2h測試儀應正常工作。

把測試儀放在恒溫箱中，把溫度調到50℃，經2h取出，恢復2h測試儀應正常工作。

4.4濕度試驗

把測試儀放在調濕箱中，濕度調到85%。經48h后拿出，立即檢查測試儀工作是否正常。

4.5振動試驗

將測試儀固定在振動試驗臺上，不得因振動使測試儀發生位移。振動頻率為50Hz，振幅0.5mm，加速度5g，振動持續時間為15min。振動試驗后測試儀工作應正常。
