正航儀器測試儀成套供應要求和試驗

1 檢驗規則

1.1每臺儀器須經廠質量檢驗部門檢驗合格后方可出廠，并附有產品合格證。

1.2儀器的出廠檢驗項目包括下列內容：

a.外觀檢驗；

b.按表1對測試儀進行測試。

1.3在下列情況下進行型式試驗：

1.3.1試制新產品。

1.3.2當設計、工藝、材料的改變影響產品性能時。

1.3.3老產品轉廠時。

1.3.4產品停產一年后再生產。

1.3.5同類產品質量評定時。

1.4型式檢驗包括本標準的全部試驗項目

1.5型式檢驗抽樣方案GB 2829中的規定執行                             2 標志、包裝、運輸及其他

2.1測試儀成套供應要求

a.測試儀一臺；

b.光電轉數傳感器兩個；

c.五輪測速傳感器一個；

d.油耗傳感器一個。

2.2每臺儀器的標牌應符合 JB8的規定，標牌上應有下列標志：

a.制造廠名稱；

b.注冊商標；

c.產品名稱和型號

d.出廠編號；

e.生產日期。

2.3隨同儀器附帶的技術文件：

a.產品合格證；

b.裝箱單；

c.使用說明書。

2.4儀器及附件的包裝應符合ZBY 003中的規定。

2.5測試儀精度檢驗方法

2.5 .1速度打滑率計數精度檢驗方法

參見附錄A（參考件）。

2. 5.2油耗通道精度校準方法

參見附錄A。

附錄A 測試儀精度檢驗方法

A1 速度打滑率計數精度校準方法

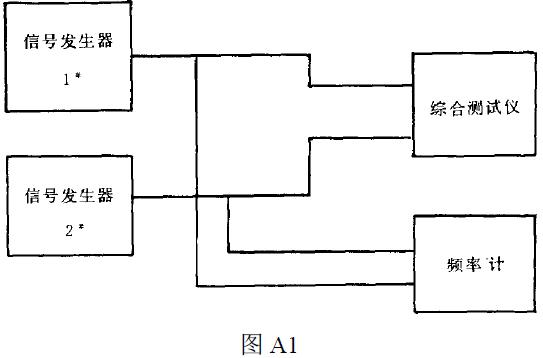

在1~100 Hz 范圍內，用兩臺信號發生器產生幅度為5 V 的矩形脈沖來分別模擬五輪和左、右驅動輪的傳感器輸出；用精度為0.5‰的頻率計監視頻率。測試儀測出的結果與頻率計輸出的誤差應小于±0.95%。試驗連接圖見圖A1。

A2油耗通道精度校準方法

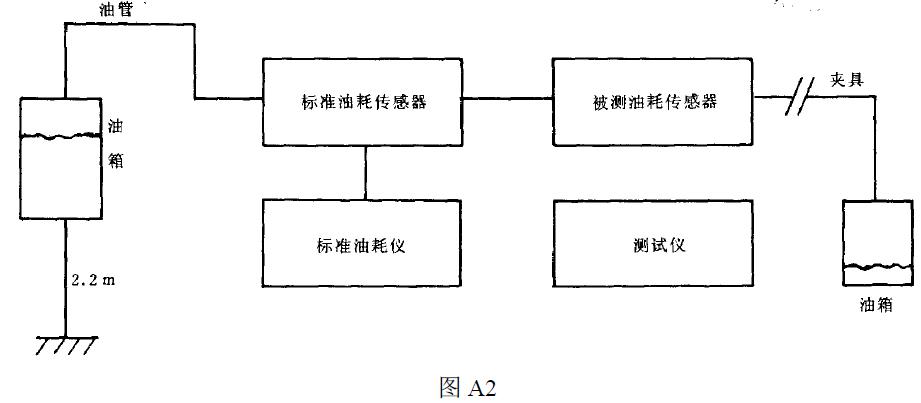

按圖A2 進行油耗通道的精度校準。被測油流量在0~10 mL/s 范圍內。測出油耗傳感器和測試儀與4.2c條中標準儀器的誤差，應符合表中對油耗精度的規定。
